X86平台、工业级、双显示、双网口、标准ATX主板

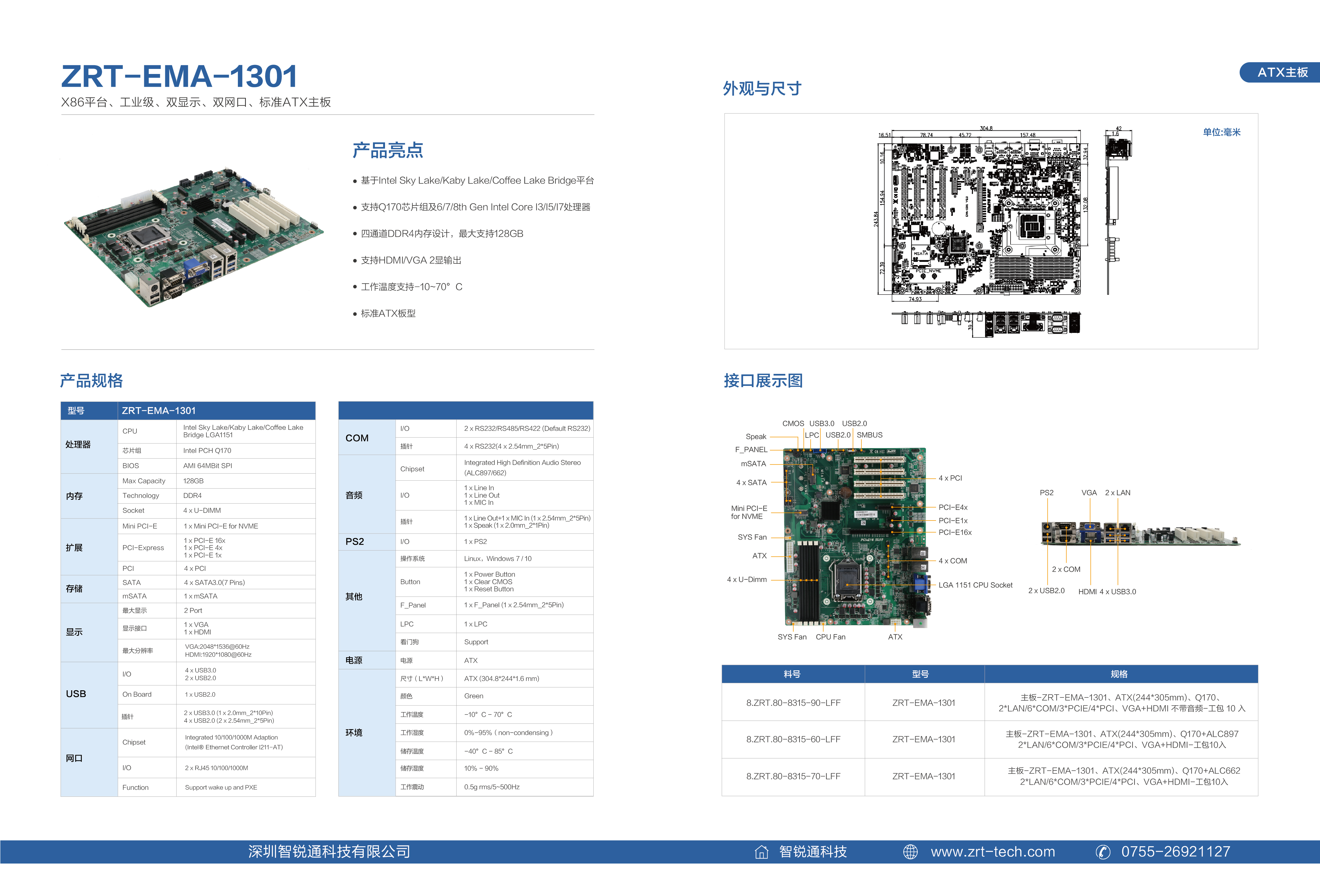

EMA-1301

产品特点

• 基于Intel Sky Lake/Kaby Lake/Coffee Lake Bridge平台

• 支持Q170芯片组及6/7/8th Gen Intel Core I3/I5/I7处理器

• 双通道DDR4内存设计,最大支持128GB

• 支持HDMI/VGA 双显输出

• 工作温度支持-10~70°C

• 标准ATX板型

联系我们
产品类型
Form Factor
产品类型
Form Factor
ATX主板
处理器
Processor System
处理器
CPU
Intel Sky Lake/Kaby Lake/Coffee Lake Bridge LGA1151
内核数
Core Number

最高主频
Max. Speed

三级缓存
L3 Cache

功耗
TDP (W)

芯片组
Chipset
Intel PCH Q170
BIOSAMI 64MBit SPI
扩展插槽
Expansion Slot
PCIe x1 (Gen3)1
PCIe x4 (Gen3)1
PCIe x16 (Gen3)1
内存
Memory
规格
Technology
DDR4
最大容量
Max. Capacity
128GB
插槽
Socket
4 x U-DIMM
显示
Graphics
控制器
Controller
Intel HD Graphics
HDMI
eDP
LVDS
显示端口
Display Port
1 x VGA
1 x HDMI
以太网
Ethernet
控制器
Controller
Intel® Ethernet Controller I211-AT
连接器
Connector

接口
SATA
最大传输数据
Max Data Transfer Rate

数量
Q'ty
4 x SATA3.0(7 Pins)
面板接口
Rear I/O
显示端口
Display Port
1 x VGA
1 x HDMI
HDMI1
以太网
Ethernet
2 x RJ45 10/100/1000M
USB4 x USB3.0
2 x USB2.0
Audio1 x Line In
1 x Line Out
1 x MIC In
Seria
内部接口
Internal Connector
USB 3.02 x USB3.0 (1 x 2.0mm_2*10Pin)
USB 2.04 x USB2.0 (2 x 2.54mm_2*5Pin)
SATA 3.04 x SATA3.0(7 Pins)
Extended Display Port
(eDP)/LVDS

M.2 (M key)
M.2 (E key)
GPIO
电源
Power Requirements
电源类型
Power Type
ATX
电源电压
Power input Voltage

最大功耗
Power Consumption

环境
Environment
工作温度
Operating Temperature
-10°C - 70°C
储存环境
Storage Temperature
-40°C - 85°C
物理特性
Physica
尺寸
Dimensions
ATX (304.8*244*1.6 mm)
操作系统
OS
MicrosoftWindows 7 / 10
LinuxLinux
